15128769799GB/T9711-2023(PSL2)鋼管硬度試驗:1)要求:PSL2鋼管管體、焊縫和熱影響區(HAZ)的硬度應符合下列要求:a)鋼級不高于L450/X65的鋼管,硬度不大于265HV10或25HRC;b)L485/X70鋼級鋼管,硬度不大于275HV10或26HRC;c)L555/X80鋼級鋼管,硬度不大于285HV10或28 HRC;d)L625/X90鋼級鋼管,硬度不大于300HV10或30HRC;e)L690/X100鋼級鋼管,硬度不大于310HV10或31HRC;f)L830/X120鋼級鋼管,硬度值由購方與制造商協議確定。2)檢驗頻次:所有PSL2鋼管管體、焊縫和熱影響區的硬度檢驗頻次為同一試驗批為一批,每批一次。3)試樣數量、方向和位置:PSL2鋼管硬度試驗各試塊試樣數量、方向和位置應符合表1的規定。4)試驗方法:a)母材硬度試驗應采用HV10維氏試驗方法或HR15N洛氏試驗方法,HV10維氏試驗按照IS06507-1或ASTME92的規定進行,HR15N洛氏試驗按照IS06508-1或ASTM E18的規定進行。有爭議時,應采用HV10維氏試驗方法仲裁。HAZ和焊縫的硬度試驗應按照IS06507-1或ASTME92進行HV10維氏試驗。在無縫管管體和焊管的焊接接頭母材區域硬度試驗中,當單點硬度讀數超過相應驗收極限時,如果3點中最小值與在這3點附近加取的6點中最大值的平均值不超過相應驗收極限,且單點讀數超過相應驗收極限的幅度不多于10HV10或2HRC(選兩者中適用者),也可視為該單點合格。b)無縫管的硬度試驗位置應按APISpec5L:2018中圖H.1a)的規定,但下列情況除外:對于t<4.0mm的鋼管,僅應在厚度中部的橫向進行試驗;對于4.0 mm≤<6mm的鋼管,僅應在內和外表面橫向進行試驗;如果協議,每一全厚度位置的3點(如APISpec5L:2018中圖H.1a)所示壓痕硬度試驗是可接受的。c)焊管的硬度試驗位置應包括焊縫橫截面。SAW管硬度壓痕點應在母材、可見的HAZ和焊縫上,如圖1所示;HFW管硬度壓痕點應在母材、可見的HAZ、焊縫中心線上,如APISpec 5L:2018中圖H.lc)、APISpec5L:2018中圖H.1d)所示,但下列情況除外:對于t<4.0mm的鋼管,僅應在厚度中部的橫向進行試驗;對于4.0 mm≤t<6mm的鋼管,僅應在內和外表面橫向進行試驗;如果協議,只要硬度壓痕點仍位于母材上,母材的硬度壓痕點與焊縫中心線的距離可小于API Spec 5L:2018中圖H.1c)的規定。
表1 PSL2鋼管硬度試驗各試塊試樣數量、方向和位置
鋼管類型 | 取樣位置 | 外徑<219.1 | 外徑219.1-323.9 | 外徑323.9-<508 | 外徑≥508 |
SMLS,非冷擴徑[見APISpec 5L: 2018中圖5a)] | 管體 | IT | IT | IT | IT |
SMLS,冷擴徑[見API Spec 5L: 2018中圖5a)] | 管體 | IT | IT | IT | IT |
HFW[見APISpec 5L:2018中圖5 b)] | 焊縫 | IW | IW | IW | IW |
SAWL或COWL[見API Spec 5L: 2018中圖5b)] | 焊縫 | IW | IW | IW | IW |
SAWH或COwH[見API Spec 5L:2018中圖5c)] | 鋼帶(卷)/鋼 板對頭焊縫 | IWS | IWS | IWS | IWS |

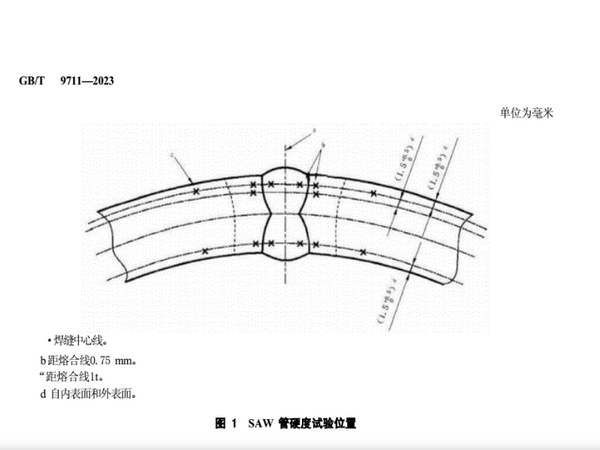

圖1 SAW管硬度試驗位置
