CJ/T120-2016給水涂塑復合鋼管試驗方法

1、外觀

涂塑鋼管的外觀可用目測和手感進行檢驗。

2、尺寸

涂塑鋼管的涂層厚度用電磁測厚儀測量，在管子的兩端測量周長上直交的任意4點。

涂塑鋼管的長度用精度為1mm的鋼卷尺測量。

3、螺紋

涂塑鋼管螺紋應按GB/T7306的規定，采用螺紋環規進行檢驗。

4、針孔試驗

用電火花檢測儀，對提供試驗管的整個表面進行檢驗，檢測有無電火花產生。針孔試驗的電壓值應符合CJ/T120-2016中表6的規定。

表6 針孔試驗所用電壓值

5、附著力

聚乙烯涂層附著力的測定應按附錄A執行。

環氧樹脂涂層附著力的測定應按附錄B執行。

6、彎曲試驗

從測試的涂塑鋼管任意位置切取長約1200mm的試樣，在常溫下以基管外徑的8倍，在彎管機上進行彎曲，彎曲時不帶填充物。

對聚乙烯涂層彎曲角度為90°，對環氧樹脂涂層彎曲角度為30°，彎曲時焊縫位于彎曲主面的外側。

試驗后，從彎曲圓弧軸線的中部將試件剖開，檢查內涂層有無剝離和裂紋出現。

7、壓扁試驗

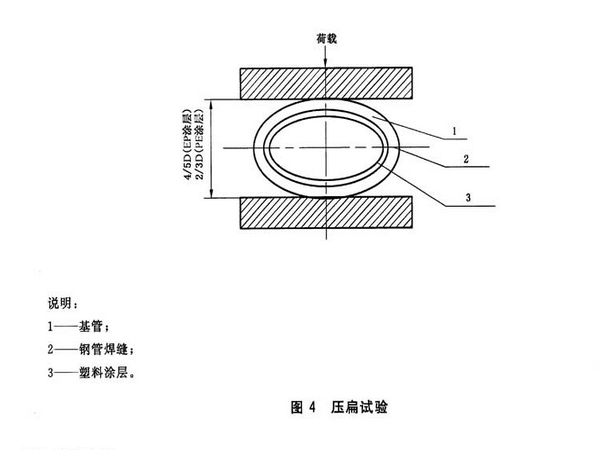

從測試的涂塑鋼管任意位置切取長約50mm的試樣，在常溫下如圖4置于兩平板之間，在拉力試驗機上漸漸壓縮。

對聚乙烯涂層，兩平板間距離控制為試驗外徑的2/3；對環氧樹脂涂層，兩平板間距離控制為試驗外徑的4/5，壓扁時涂塑鋼管焊縫與壓縮方向垂直。

壓扁后，觀察內涂層有無裂紋和剝離出現，對于公稱尺寸大于DN200的涂塑鋼管可用DN150的涂塑鋼管代替。

8、沖擊試驗

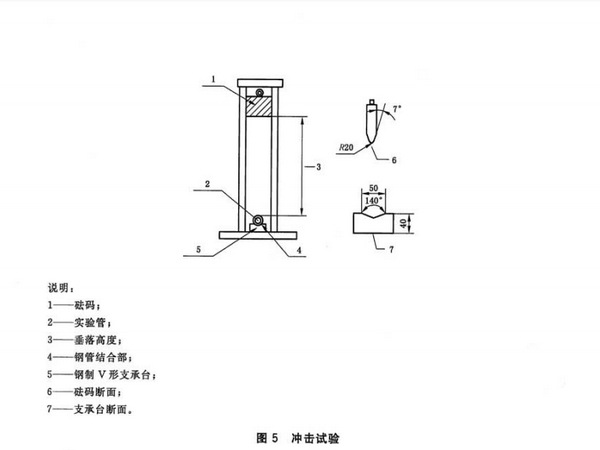

從檢測的涂塑鋼管任意位置切取長約100mm試樣，在常溫下如圖5所示按表7規定進行沖擊試驗，此時焊縫應安置在與沖擊面相反的位置。

試驗后，檢查內涂層有無剝離和裂紋出現，對于公稱尺寸大于DN200的涂塑鋼管可用DN150的涂塑鋼管代替。

表7 沖擊試驗的錘重和錘落高度

9、衛生性能

衛生性能試驗應按GB/T17219標準執行。

10、熱鍍鋅層性能

熱鍍鋅層性能試驗應按GB/T3091標準執行。
