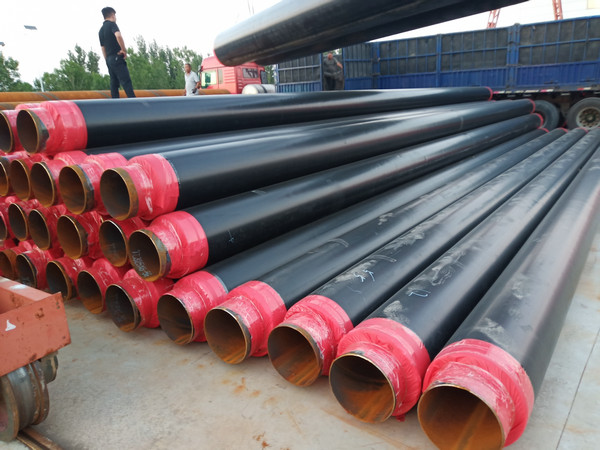

硬質(zhì)聚氨酯噴涂聚乙烯纏繞預(yù)制直埋保溫管技術(shù)要求：一、工作鋼管：1、尺寸公差及性能：當(dāng)使用無縫鋼管時(shí)，應(yīng)符合GB/T8163-2018的規(guī)定；當(dāng)使用焊接鋼管時(shí)，應(yīng)符合GB/T9711-2023、GB/T3091-2015的規(guī)定。2、材質(zhì)、公稱直徑、外徑和壁厚：工作鋼管的材質(zhì)、公稱直徑,外徑和壁厚應(yīng)符合設(shè)計(jì)要求。3、外觀及除銹：a)工作鋼管表面除銹前銹蝕等級(jí)不應(yīng)低于GB/T8923.1-2011中的C級(jí)；b)發(fā)泡前工作鋼管表面應(yīng)進(jìn)行去除鐵銹,軋鋼鱗片、油脂、灰土、漆、水分或其他粘染物等預(yù)處理，工作鋼管外表面除銹等級(jí)應(yīng)符合GB/T8923.1-2011中的Sa2的規(guī)定。二、外護(hù)層：1、原材料：高密度聚乙烯樹脂的密度不應(yīng)小于935kg/m3。高密度聚乙烯樹脂的熔體質(zhì)量流動(dòng)速率(MFR)應(yīng)為0.2g/10min-1.4g/10min(試驗(yàn)條件5kg，190℃)。高密度聚乙烯樹脂在210℃下的氧化誘導(dǎo)時(shí)間不應(yīng)小于20min。2、長(zhǎng)期力學(xué)性能：高密度聚乙烯樹脂的長(zhǎng)期力學(xué)性能應(yīng)符合表1的規(guī)定，以試樣發(fā)生脆斷失效的時(shí)間作為測(cè)試時(shí)間的判斷依據(jù)，當(dāng)1個(gè)試樣在165h的測(cè)試模式下的脆斷失效時(shí)間小于165h時(shí)，應(yīng)使用1000h的參數(shù)重新測(cè)試。3、成品外護(hù)層：外護(hù)層應(yīng)為黑色，外表面目測(cè)不應(yīng)有氣泡、裂紋、雜質(zhì)、顏色不均等缺陷。外護(hù)層密度不應(yīng)低于940kg/m，且不應(yīng)高于960kg/m；外護(hù)層炭黑含量應(yīng)為2.5%士0.5%(質(zhì)量分?jǐn)?shù))，炭黑應(yīng)均勻分布于母材中，外護(hù)層不應(yīng)有色差條紋。4、炭黑彌散度：炭黑結(jié)塊、氣泡,空洞或雜質(zhì)尺寸不應(yīng)大于100μm。5、拉伸屈服強(qiáng)度與斷裂伸長(zhǎng)率：外護(hù)層任意位置的拉伸屈服強(qiáng)度不應(yīng)小于19MPa，斷裂伸長(zhǎng)率不應(yīng)小于450%。6、耐環(huán)境應(yīng)力開裂：外護(hù)層環(huán)境應(yīng)力開裂的失效時(shí)間不應(yīng)小于300h。三、保溫層：1、泡孔尺寸：聚氨酯泡沫塑料應(yīng)沽凈、顏色均勻,且不應(yīng)有收縮、燒心開裂現(xiàn)象，泡孔應(yīng)均勻細(xì)密，泡孔平均尺寸不應(yīng)大于0.5mm。2、密度：保溫層任意位置的聚氨酯泡沫型料密度不應(yīng)小于60kg/m3。3、壓縮強(qiáng)度：保溫層任意位置聚氨酯泡沫塑料徑向壓縮強(qiáng)度或徑向相對(duì)變形為10%的壓縮應(yīng)力不應(yīng)小于0.35MPa。4、吸水率：保溫層任意位置聚氨酯泡沫塑料的吸水率不應(yīng)大于8%。5、閉孔率：保溫層任意位置聚氨酯泡沫塑料的閉孔率不應(yīng)小于90%。6、導(dǎo)熱系數(shù)：未進(jìn)行老化的聚氨酯泡沫塑料在50℃狀態(tài)下的導(dǎo)熱系數(shù)λ不應(yīng)大于0.033[W/(m.K)]。7、保溫層厚度：保溫層厚度最小值不應(yīng)小于設(shè)計(jì)厚度，并應(yīng)使運(yùn)行時(shí)外護(hù)層表面溫度不大于50℃。
